同調式部分放電測定器

同調式回路を採用した部分放電測定器です。低周波式に比べ低ノイズでの測定ができるため、微小な部分放電（コロナ）の検出が可能です。フォトカプラやコンデンサ、パワーモジュール等の集中定数供試体の測定に最適です。また、PCで試験パターンを任意に設定できるため、様々な規格試験が簡単に出来ることも特長です。

形式: A115

A115

本体形式: A115

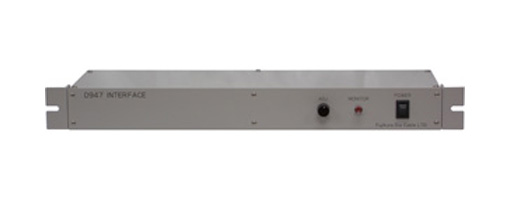

D947

パルスカウンタ形式: D947

特長

同調法の採用により雑音の影響を受けにくく、微小な部分放電の測定に適しています
フォトカプラの試験規格IEC 60747(旧VDE 0884)など様々な規格に準拠した試験の実施が可能です
パソコンで任意に設定した電圧パターンの試験が可能です
外部機器とのインタフェースおよび良否判定出力機能を備えており、自動検査ラインに組込ができます
パルスカウンタと組み合わせることによって部分放電の発生回数を測定可能です

IEC 60747 試験電圧ダイアグラム（測定例）

IEC 60747 試験電圧ダイアグラムタイプテストの場合

タイプテストの場合

IEC 60747 試験電圧ダイアグラムルーチンテストの場合

ルーチンテストの場合

IEC 60747 試験電圧ダイアグラム専用ソフトウェアによる測定画面

専用ソフトウェアによる測定画面

性能

形式		A115
品名		部分放電測定器
方式		同調式(狭帯域)
入力回路	等価入力抵抗	3kΩ±0.5kΩ
	交流充電電流	0.1A 1分間
主増幅器	増幅帯域	中心周波数 300kHz≦f₀≦500kHz
	帯域幅	⊿f≦15kHz
	増幅度	70dB±26dB
電源		AC100V，50/60Hz，25VA
寸法・質量		480W×200H×380D(突起部を含まない)，約7kg

付属機器性能

形式		D947
品名		パルスカウンタ
パルスカウンタ部	クロック	100kHz水晶発振
	パルス分解能	15μs≦T≦50μs
電源		AC100V，50/60Hz，xxVA
寸法・質量		480W×50H×150D(突起部を含まない)，約1kg

測定原理

A115 測定原理
