特許出願中

自動直流漏れ電流測定装置

東京電力パワーグリッド株式会社及び株式会社関電工との共同開発品

形式: ADC-10

過去の膨大な測定データの解析により、自動測定、自動判定を可能とした直流漏れ電流測定器です。G端子法の採用により、ケーブル解線することなく精密な診断が可能となっており、測定作業の大幅な効率化を実現しました。

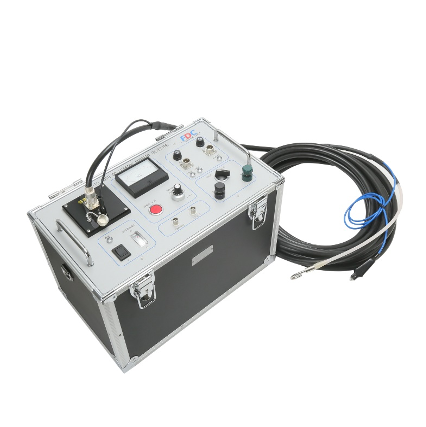

ADC-10

ADC-10 NEW!!

特長

  • PC による⾃動計測でスキルレスな測定が可能
  • 過去の実測データを分析した⾃動判定とステップ課電で測定中の絶縁破壊リスクを⼤幅に低減
  • G端子法によりケーブル解線作業が不要で、帳票自動作成機能により測定作業の省力化が可能
  • 電圧変動、セットリークがほとんどなく、精密な診断が可能

性能

方式 高周波スイッチング コッククロフト・ウォルトン形多段整流方式
最高発生電流 2.5mA 短絡時
電圧計 10kV 1レンジ
出力電圧設定 最大5kV / 10kV PCによる制御での1kV毎の自動昇圧
電流出力端子 検出抵抗10kΩ±0.2%
試験回路切替 G端子法／E端子法
通信方式 無線LAN（Wi-Fi）
内部電源 DC 12V 6Ah Ni-Cd蓄電池（15時間充電）
外部電源 DC 12V, 7A / AC 100V, 1A（内部電池充電専用）
寸法・質量 本体 415W×330H×250D(mm) （突起部含まず）, 約17kg
接続機器 デジタルマルチメータ、（オプション）ノートPC

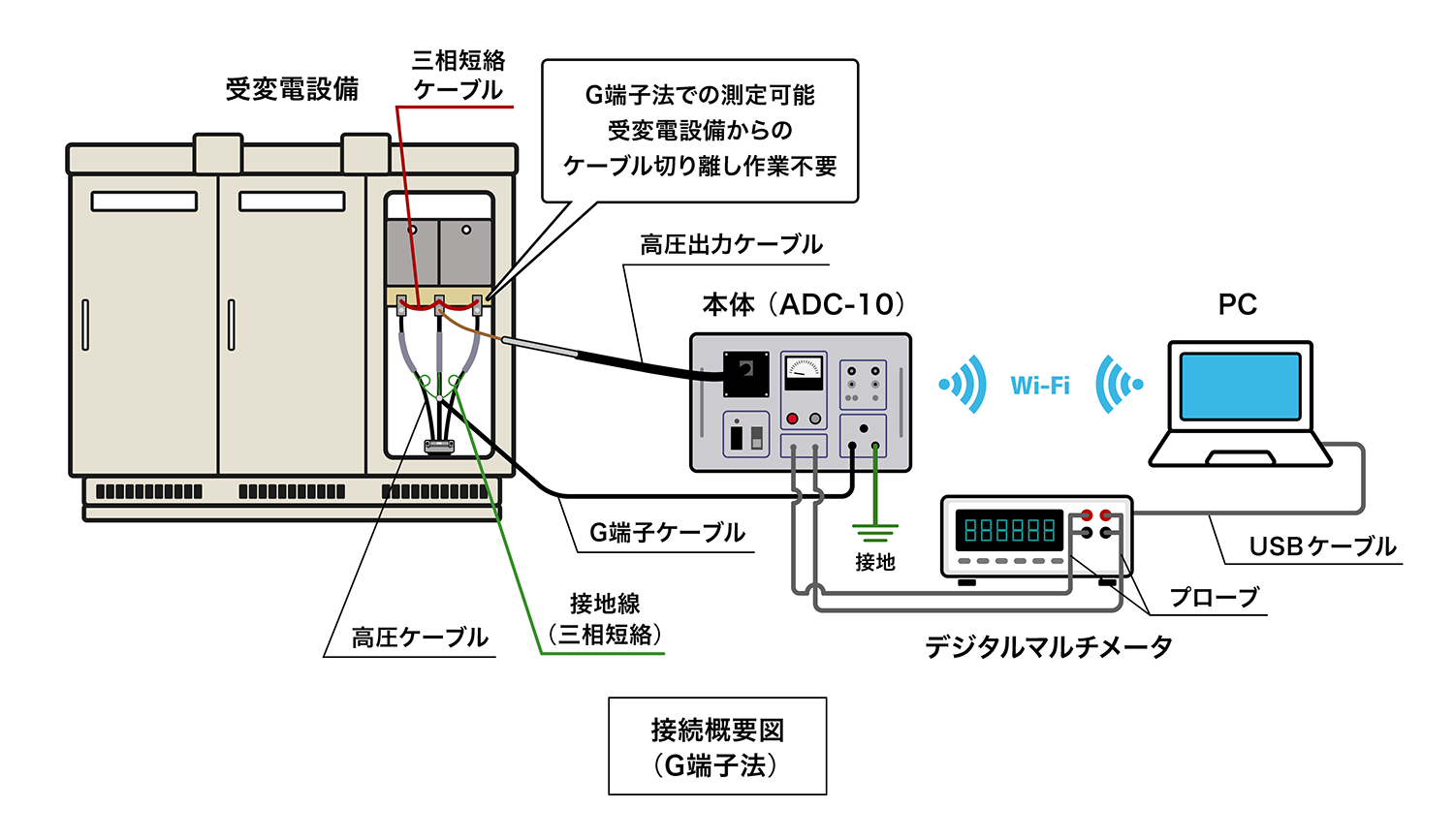

ADC-10のユースケース
