地中線自動絶縁診断車

形式: M000(旧 TME-60)

各種測定項目のうち,絶縁診断部分を自動測定化した地中線自動絶縁診断車です。測定はディスプレイとキーボードでの対話式により簡単に実施できるよう構成されています。
測定データの保存・参照・印刷・削除できることはもとより,他のアプリケーションソフトにより処理加工することができますので線路管理,データ管理など報告書の自動作成も含めた最も合理的な絶縁診断が行えます。

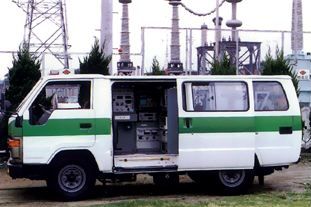

M000
側面
Q010
操作室

性能

形式M000
品名地中線総合試験車
試験項目と
試験電流
絶縁診断法直流耐電圧試験直流100/200kV/2mA
直流漏れ電流試験直流100/200kV/2mA
直流部分放電試験直流100/200kV/2mA
ケーブル事故点
測定法
事故点焼成DC30kV240mA,DC60kV120mA
放電検出形
パルスレーダ測定
DC30kV240mA,DC60kV120mA
低圧パルスレーダ測定充電±100V
高圧ブリッジ測定DC30kV240mA,DC60kV120mA
主要
測定機器
部分放電測定器パルス数計測方式,増幅周波数15~150kHz,カウンタ指示LED5桁
パルス発生器部分放電測定0~1000pC,低圧パルスレーダ0.2,2,20μs 0~100V
3ペンレコーダ3ペン自動平衡式(ディジタルサーボ),感度DC1mV~200VF.S.
電圧変動検出器AC95~105V,0.1%検出,出力0.1%/5mV
ディジタルパルスレーダ装置1~9999m分解能1m,10~99990m分解能10m
誤差 線路亘長の2~3%±1dig 100MHz水晶発振
パルス検出器50pF,DC60kV,1MP100kV,ブロッキング抵抗1kΩ,3kΩ
オシロスコープDC~100MHz,20ns~0.5s/div
高圧ブリッジ電源DC10kV,50mA
高圧ブリッジ測定器DC10kV,測定範囲 ケーブル亘長の0.5~100%,誤差0.2~0.3%以下
サージ保護抵抗器200kΩ,200kVインパルス,4kJ
抵抗付接地棒DC60kV/0.5μF放電,1kJ
インターホン操作盤取付の親機と安全確認連絡用
電圧校正用球間隙装置球径125φ,ブロックゲージ,気圧計・温湿度計を含む
メガー用3相切替器相間,対地間切替方式
データ処理・制御装置パーソナルコンピュータ
ディスプレイLCD
プロッタA4/A3感熱ロール紙
結合コンデンサDC200kV,1000pF
受電盤入力100/200V50Hz1φ,出力200V6kV/100V1.5VA
操作盤入力200V50Hz1φ,出力0~230V 6kVA
絶縁試験用高圧発生器入力DC40V20A,出力DC100/200kV2mA,平滑コンデンサDC200kV
放電装置絶縁試験用DC200kV/1.5μF放電30kJ,事故測定用DC60kV100kJ
交流安定化電源入力AC80~120V,3.2kVA,出力AC±10%変動に対し±0.2%以内
直流安定化電源入力AC100V,50/60Hz,1.9kVA,出力DC0~55V,20A
事故測定用高圧発生器入力AC230V/460V,出力DC30kV240mA,DC60kV120mA
電源AC200V,1φ,50/60Hz,7kVA
総合環境条件温度:動作時10~35℃,保管時5~45℃
湿度:動作時20~80%,保管時95%以下(結露なきこと)
塵埃:一般事務室なみ
搭載車種2tルートバン
